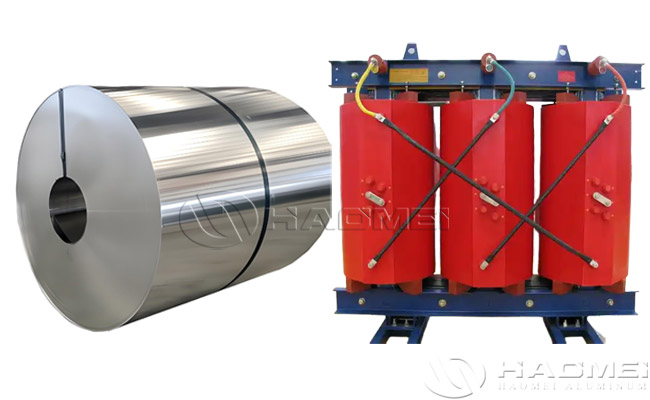

Почему алюминиевая фольга используется в обмотках трансформаторов?

Использование алюминиевой фольги в качестве проводящего материала в обмотках трансформаторов является рациональным выбором в отрасли производства энергетического оборудования, основанным на комплексной оптимизации характеристик, стоимости и технологического процесса. Она особенно широко используется в распределительных трансформаторах среднего и низкого напряжения, а также в специальных трансформаторах. Как техник компании Haomei Aluminum, специализирующийся на производстве алюминиевой фольги для трансформаторов, я проанализирую основные причины, по которым алюминиевая фольга стала идеальным материалом для обмоток, с четырех точек зрения: электрические характеристики, механическая структура, производственный процесс и общая стоимость жизненного цикла, в сочетании с конкретными техническими параметрами и производственной практикой.

1. Балансировка электрических характеристик: оптимизация выбора между проводимостью и скин-эффектом

Проводимость фольги из чистого алюминия (серии 1050/1060/1070) составляет приблизительно 61% от проводимости меди (37 МС/м против 61 МС/м). Однако, благодаря разумной конструкции поперечного сечения (сечение алюминия в 1,64 раза больше, чем у меди), можно достичь эквивалентного сопротивления постоянному току, удовлетворяющего требованиям к тому же уровню потерь. Что еще более важно, плоская структура алюминиевой фольги идеально адаптируется к скин-эффекту в условиях работы с переменным током — при частоте ≥50 Гц ток в основном концентрируется на глубине 0,3 мм от поверхности проводника. Алюминиевая фольга с точно контролируемой толщиной от 0,1 до 0,3 мм может увеличить коэффициент использования проводника до более чем 95%, что значительно превосходит коэффициент использования круглых проволочных обмоток (приблизительно 75%). Алюминиевая фольга для трансформаторов Haomei, благодаря процессу непрерывного отжига в режиме онлайн, обеспечивает стабильное поддержание проводимости материала на уровне 35–37 МС/м, одновременно снижая потери на вихревые токи на 30–40%, что гарантирует эквивалентные потери нагрузки по сравнению с обмотками из медной фольги в трансформаторах мощностью 100–2500 кВА.

2. Преимущества механической конструкции: комплексное улучшение от сопротивления короткому замыканию до эффективности теплоотвода

Целостная жесткая конструкция, образованная обмотками из фольги, обеспечивает в 3–5 раз большее сопротивление току короткого замыкания по сравнению с традиционными обмотками из круглого провода. При воздействии тока короткого замыкания силой 25 кА распределение осевых и радиальных механических напряжений в обмотке из алюминиевой фольги становится более равномерным, а деформация катушки контролируется в пределах 0,5 мм, что значительно ниже установленного национальным стандартом предела (2 мм). С точки зрения теплоотвода, плоская форма алюминиевой фольги увеличивает площадь теплоотвода на 400% по сравнению с круглым проводом того же сечения. В сочетании с 0,5-мм промежуточным слоем изоляционной бумаги и конструкцией вентиляционных каналов температура в самой горячей точке обмотки может быть снижена на 8–12 ℃, что значительно увеличивает срок службы изоляции (срок службы изоляции удваивается при каждом снижении температуры на 10 ℃). Фольга из алюминиево-марганцевого сплава 3003 компании Haomei, с добавлением 0,15%–0,35% марганца, увеличивает прочность материала на растяжение до 120–150 МПа при сохранении удлинения более 18%, обеспечивая структурную стабильность и соответствие требованиям к изгибу и сварке в процессе намотки.

3. Инновации в производственном процессе: гарантия автоматизированного производства и стабильного качества

Непрерывный процесс намотки алюминиевой фольги полностью изменил традиционный способ производства катушек. Компания Haomei предлагает алюминиевую фольгу различной ширины (от 30 до 1200 мм) с возможностью индивидуальной настройки для трансформаторов различной мощности. В сочетании с автоматизированными станками для намотки фольги достигается скорость намотки 120-150 метров в час, что в четыре раза повышает эффективность производства и позволяет избежать распространенных проблем, таких как межвитковые зазоры и неравномерное расположение, характерных для намотки круглого провода. Для сварки используется аргонодуговая сварка или лазерная сварка для соединения концов алюминиевой фольги с медно-алюминиевыми переходными шинами, при этом сопротивление соединения контролируется ниже 5 мкОм, что соответствует стандартам GB1094.1. Что касается обработки поверхности, то на алюминиевой фольге естественным образом образуется плотная пленка оксида алюминия (Al₂O₃) толщиной 2-5 мкм, обладающая напряжением пробоя 300 В/мкм, что обеспечивает дополнительную защиту изоляции обмоток — естественное преимущество, недостижимое для меди.

4. Ценность жизненного цикла: двойная выгода — снижение затрат и защита окружающей среды

Плотность алюминия составляет всего 30% от плотности меди (2,7 г/см³ против 8,96 г/см³). Использование обмоток из алюминиевой фольги в трансформаторах той же мощности позволяет снизить вес на 40–50%, транспортные расходы на 35%, а также упростить монтаж и снизить требования к нагрузке на фундамент. По стоимости сырья алюминий примерно в три раза дешевле меди. В сочетании с повышением эффективности обработки общие производственные затраты снижаются на 25–30%. Кроме того, благодаря оптимизированной конструкции (например, увеличению площади поперечного сечения сердечника и использованию листов высокопроницаемой кремнистой стали) можно достичь уровня энергоэффективности, эквивалентного медным обмоткам (достижение уровня энергоэффективности GB20052-2024 Level 2). С экологической точки зрения, уровень переработки алюминия достигает 98%, что значительно превышает показатель переработки меди (приблизительно 85%), а энергопотребление переработанного алюминия составляет всего 5% от энергопотребления первичного алюминия, что соответствует глобальной тенденции к низкоуглеродному развитию в трансформаторной промышленности.

Вкратце, выбор алюминиевой фольги для обмоток трансформаторов является результатом баланса между технологией и экономикой, а не простого компромисса в отношении стоимости. Компания Haomei Aluminum, являясь профессиональным производителем алюминиевой фольги, предоставляет индивидуальные решения более чем 300 компаниям-производителям трансформаторов по всему миру, используя оптимизированные составы материалов и точный контроль процессов прокатки и термообработки. Ее продукция применяется при модернизации электросетей, в центрах обработки данных и на новых энергетических электростанциях, обеспечивая высокую производительность и способствуя развитию трансформаторной отрасли в направлении облегченного, высокоэффективного и экологически чистого производства.
